| Συχνότητα: | 2400 ~ 2500 MHZ | S.W.R: | 2.0 μέγιστο. |
|---|---|---|---|
| Σύνθετη αντίσταση: | 50 ωμ | Μέγιστο κέρδος: | 5 DB |
| Συνδετήρας: | Συνδετήρας UFL | ||
| Επισημαίνω: | εξωτερική κεραία wifi,εξωτερική ασύρματη κεραία |
||

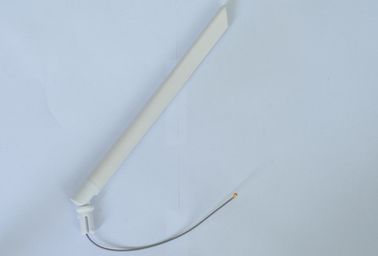

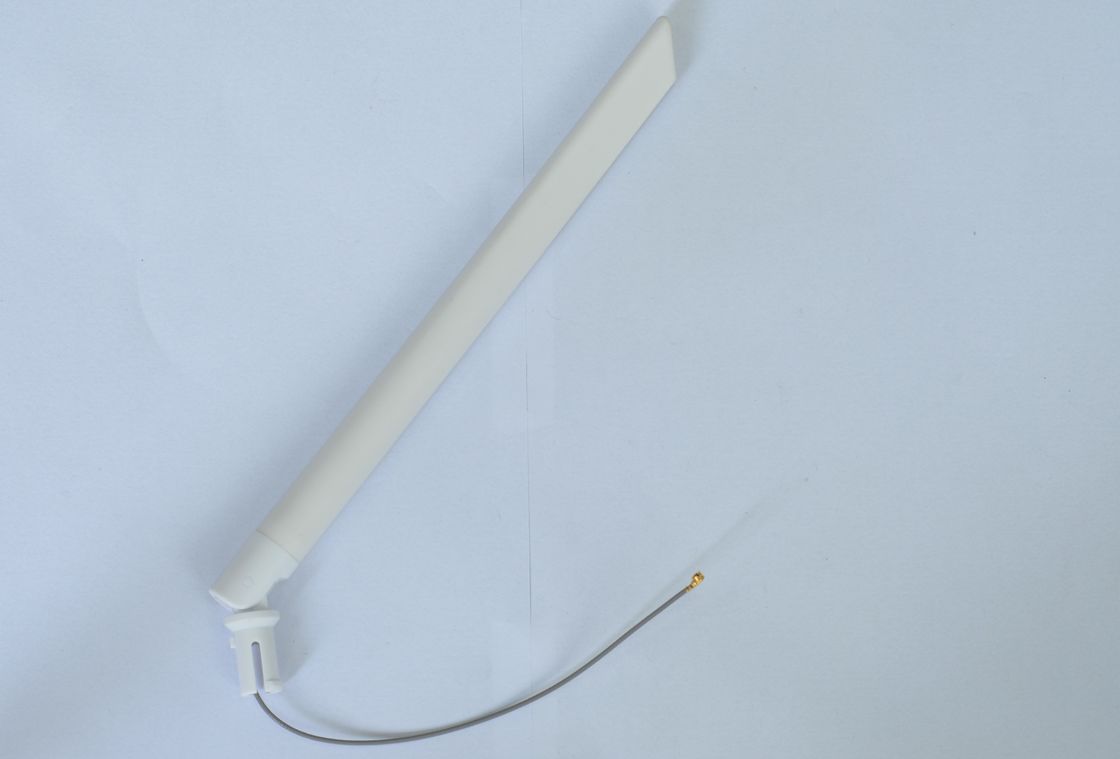

Άσπρο ΥΠΟΜΝΗΜΑ μονοπωλιακό και διπόλων κεραία με το καλώδιο IPX MHF 20278-112R-13 RF 1,13
Περιγραφή προϊόντων λεπτομέρειας
Συχνότητα: 2400 ~ 2500 MHZ
S.W.R: 2.0 MAX
Σύνθετη αντίσταση: 50 ωμ
Μέγιστο κέρδος: 5 DB
Συνδετήρας: Συνδετήρας UFL
Εφαρμογή:
1.Wi-Fi σύστημα του /WLAN το /MEMO το /Bluetooth
2. Δρομολογητής
3. Σύστημα IEEE802.11 WLAN
4. Ασύρματο σύστημα επικοινωνιών
Προδιαγραφή
|
Α. ηλεκτρικά χαρακτηριστικά |
||
|
Συχνότητα |
2400 ~ 2500 MHZ |
|
|
Σύνθετη αντίσταση |
50 ωμ |
|
|
S.W.R |
2.0 μέγιστο. |
|
|
Μέγιστο κέρδος |
5 DB |
|
|
Επιστροφής απώλεια |
>= 10 DB |
|
|
Β. υλικά & μηχανικά χαρακτηριστικά |
||
|
Τύπος καλωδίων |
Καλώδιο RF 1,13 |
|
|
Τύπος συνδετήρων |
Συνδετήρας UFL |
|
|
Σώμα |
ABS, άσπρα |
|
|
Γ. περιβαλλοντικός |
||
|
Θερμοκρασία λειτουργίας |
- 40 ˚C ~ + 65 ˚C |
|
|
Θερμοκρασία αποθήκευσης |
- 40 ˚C ~ +80˚C |
|
Δοκιμή χαρακτηριστικών και αξιοπιστίας
|
Στοιχεία δοκιμής |
Όρος δοκιμής και διαδικασία |
Απαιτήσεις |
|
|
C1 |
S.W.R. |
Καθορισμένο DUT στη συσκευή ανάλυσης δικτύων κάνετε τη μεμονωμένη βαθμολόγηση στη δοκιμή |
Προδιαγραφή οδηγιών DUT |
|
M1 |
Δόνηση |
Mil-STD-202G, 201A Εύρος: 0,03 ίντσες (0.76mm) Freq: 10 έως 55 Hz 3 κατευθύνσεις 2 ώρες για κάθε κατεύθυνση |
1. Καμία οπτική ζημία 2. Συχνότητα Tol.<> |
|
Τετρ.μέτρο |
Τυχαίος Πτώση |
Ύψος: 1,5 μέτρο 3 κατευθύνσεις 1 χρόνος για κάθε κατεύθυνση |
1. Μέρος που χωρίζεται κανένα 2. Συχνότητα Tol.<> |
|
Μ3 |
Solderability |
Mil-STD-202G, 210F, cond. Α Σίδηρος ύλης συγκολλήσεως: 350±10°C Διάρκεια: 5 δευτερόλεπτα |
1. Τοποθετημένος στο PCB 2. Καμία οπτική ζημία |
|
M4 |
Τερματικό Δοκιμή τραβήγματος |
Mil-STD-202G, 211A, cond. Α Κράτημα με τη μεμονωμένη προδιαγραφή δύναμη που εφαρμόζεται στον άξονα του τερματικού |
1. Προδιαγραφή οδηγιών DUT 2. Συχνότητα Tol.<> |
|
M5 |
Διάσταση |
Επιθεώρηση της διάστασης, χρώμα, υλικό, συσκευασία, διαδικασία επιφάνειας |
Προδιαγραφή οδηγιών DUT |
|
E1 |
Αλατισμένος ψεκασμός |
Mil-STD-202G, 101E, cond. Β Temp: 35°C RH: >= 95% Λύση ΝαCl: >= 5% Χρόνος: 48 ώρες |
Μετά από την αποκατάσταση 2 ωρών 1. Καμία οπτική ζημία 2. Συχνότητα Tol.<> |
|
E2 |
Υγρασία |
Mil-STD-202G, 103B, cond. Β Temp: 40°C RH: >= 95% Χρόνος: 48 ώρες |
Μετά από την αποκατάσταση 2 ωρών 1. Καμία οπτική ζημία 2. Συχνότητα Tol.<> |
|
E3 |
Θερμικός κλονισμός |
1 κύκλος: - 40°C (30 λεπτά) + 80°C (30 λεπτά) Κύκλοι: 24 |
Μετά από την αποκατάσταση 2 ωρών 1. Καμία οπτική ζημία 2. Συχνότητα Tol.<> |
|
E4 |
Ζωή (υψηλής θερμοκρασίας.) |
Mil-STD-202G, 108A, cond. Α Temp: 85°C Χρόνος: 96 ώρες |
Μετά από την αποκατάσταση 2 ωρών 1. Καμία οπτική ζημία 2. Συχνότητα Tol.<> |
|
R1 |
RoHS |
Σε σχέση με το IEC 62321:2008 με το διάγραμμα ροής |
Οδηγία RoHS 2002/95/ΕΚ |
|
R2 |
PFOS |
Σε σχέση με τις ΗΠΑ EPA 3540C: 1996 από LC/MS |
Οδηγία RoHS 2006/122/ΕΚ |
|
R3 |
PFOA |
Σε σχέση με τις ΗΠΑ EPA 3540C: 1996 από LC/MS |
Οδηγία RoHS 2006το/122/EC |
Στοιχεία δοκιμής παραμέτρου του S
